Laporan Akhir 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

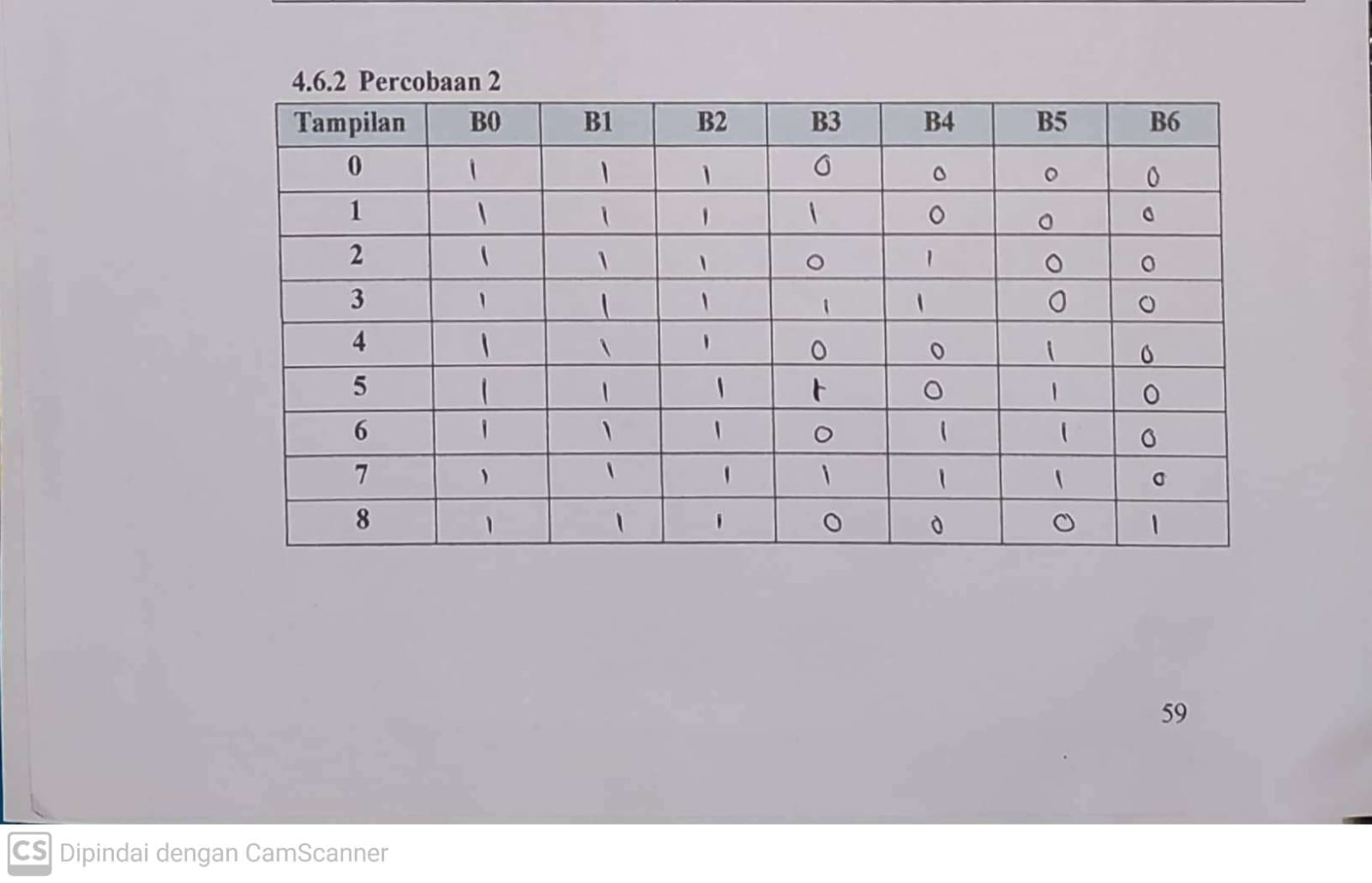

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

a. Panel DL2203D

b. Panel DL2203S

c. Panael DL2203C

Module D'Lorenzo

Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

    Rangkaian percobaan kedua merupakan rangkaian decoder yang menggunakan IC 74LS47, yang mana fungsi IC adalah mengubah bilangan biner ke bilangan desimal. Terdapat kaki A,B,C,D sebagai inputan, kaki RBO berfungsi sebagai menahan output dan bersifat active low, kaki RBI berfungsi untuk menahan input dan bersifat active low, dan kaki LT berfungsi untuk mengontrol mati/hidupnya LED. Rangkaian ini juga menggunakan LED sehingga dapat menunjukan angka desimal yang akan dihasilkan.

PAda rangkaian ini ketika dimasukkan input seperti 0011 maka pada LED akan terlihat angka 3. begitu juga untuk inputan nilai logika seterusnya

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

    Percobaan 2

1. Analisa output yang dihasilkan tiap-tiap kondisi

    Jawab :

    Pada semua kondisi, inputan untuk B0, b1 dan B2 diberi logika 1 karena B0, B1, B2 adalah LT, RBO, RBI yang bersifat active low, jadi harus dinonaktifkan terlebih dahulu agar input B3 sampai B6 berjalan. maka dari itu diberi logika 1.

• Tampilan 0 = input diberi 0000, didesimalkan maka output angka 0
• Tampilan 1 = input diberi 0001, didesimalkan maka output angka 1
• Tampilan 2 = input diberi 0010, didesimalkan maka output angka 2
• Tampilan 3 = input diberi 0011, didesimalkan maka output angka 3
• Tampilan 4 = input diberi 0100, didesimalkan maka output angka 4
• Tampilan 5 = input diberi 0101, didesimalkan maka output angka 5
• Tampilan 6 = input diberi 0110, didesimalkan maka output angka 6
• Tampilan 7 = input diberi 0111, didesimalkan maka output angka 7
• Tampilan 8 = input diberi 1000, didesimalkan maka output angka 8

2. Analisa pengaruh LT, RBO , RBI

    jawab :

• Lamp Test (LT) berfungsi untuk mengontrol (Hidup/mati) LED. dan LT bersifat active low, ketika berlogika 0 akan aktif dan berlogika 1 akan mati, LT harus dimatikan untuk melihat output
• Riple Blanking Output (RBO) berfungsi untuk menahan output dan bersifat active low. ketika berlogika 0 akan aktif dan berlogika 1 akan mati. RBO pada rangkaian harus belogika 1 agar output sebelumnya tidak ditahan dan bisa melihat output setelahnya
• Riple Blanking Input ( RBI ) berfungsi untuk menahan input dan bersifat active low. ketika berlogika 0 akan aktif dan berlogika 1 akan mati. RBI harus dinonaktifkan agar bisa untuk memasukkan input/data input kembali.
