Untuk Prinsip Kerja dari rangkaian HPF dan LPF lebih kurang sama yaitu Generator fungsi terhubung ke V1 sebagai masukan tegangan, dan osiloskop juga terhubung ke V1, dengan outputnya diarahkan ke ch1 untuk memonitor grafik sinyal masukan. Kabel jumper berwarna hitam dihubungkan ke ground. Pada osiloskop, ch2 akan terhubung ke V0 pada rangkaian HPF 40 dB untuk memvisualisasikan grafik sinyal keluar.
Dan pembedanya dengan LPF terdapat pada Sinyal input dari generator fungsi akan melewati resistor secara paralel dan berada secara seri dengan kapasitor. Sesuai dengan prinsip HPF, sinyal akan melewati frekuensi tinggi, sehingga jika terdapat frekuensi tinggi pada tegangan, itu akan mengalir ke op-amp. Op-amp akan mengamplifikasi tegangan tersebut, menghasilkan output tegangan pada tahap selanjutnya.
A. Perkenalan
High Pass Filter (HPF) 40dB adalah jenis filter tinggi yang memiliki tingkat redaman sekitar 40 decibel (dB) pada frekuensi cut-offnya. Untuk memahami prinsip kerja HPF 40dB, mari kita analisis berdasarkan tegangan input, tegangan output, frekuensi cut-off, dan gelombang hasil percobaan:
1. Tegangan Input (Vin):
- Tegangan input adalah sinyal yang akan diproses oleh HPF 40dB. Ini bisa menjadi sinyal yang terdiri dari berbagai komponen frekuensi, termasuk komponen frekuensi rendah dan tinggi.
2. Tegangan Output (Vout):
- Tegangan output adalah hasil dari pemrosesan sinyal input melalui HPF 40dB. Filter ini akan mengizinkan komponen frekuensi tinggi (di atas frekuensi cut-off) untuk melewati filter dengan sedikit atau tanpa perubahan, sementara mengurangi atau menghambat komponen frekuensi rendah.
3. Frekuensi Cut-off (f_c):
- Frekuensi cut-off adalah frekuensi di mana HPF 40dB mulai mengurangi amplitudo sinyal secara signifikan. Dalam konteks filter 40dB, ini berarti bahwa pada frekuensi cut-off, amplitudo sinyal output akan berkurang sekitar 40dB dibandingkan dengan amplitudo sinyal input pada frekuensi tersebut.
4. Gelombang Hasil Percobaan:
- Gelombang hasil percobaan adalah respons filter terhadap sinyal input yang sebenarnya. Hasil percobaan akan menunjukkan bagaimana HPF 40dB memproses sinyal input pada berbagai frekuensi. Ini akan menggambarkan bagaimana amplitudo sinyal output berubah seiring dengan perubahan frekuensi input.

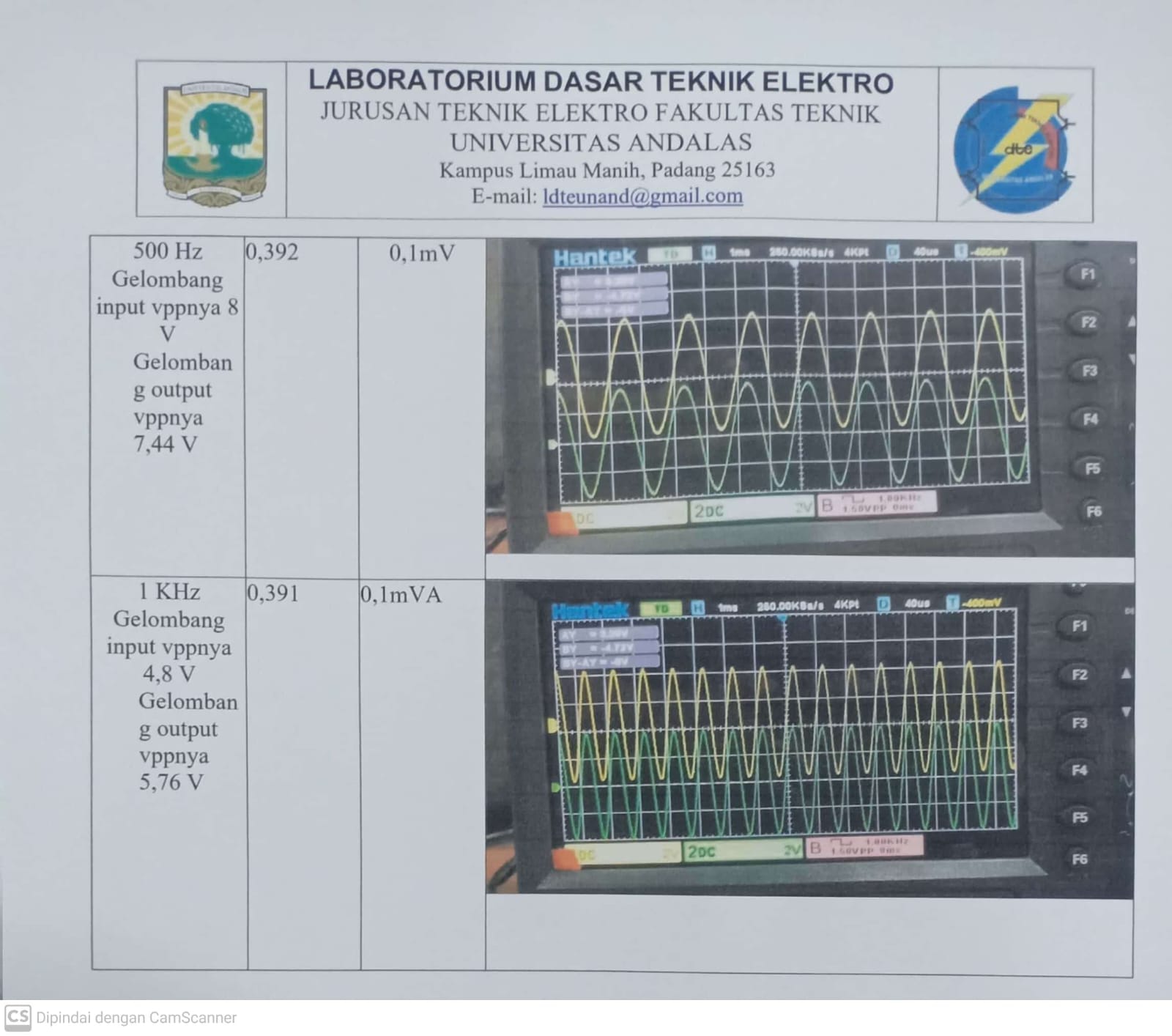

Data Perhitungan :
Download Video Percobaan Disini
Download Video Penjelasan Disini
